目前，由中國機床工具工業協會組織行業企業開展的《數控機床互聯通訊協議標準與試驗驗證》智能制造專項課題研究成果——數控裝備工業互聯通訊協議NC-Link標準已經進入應用驗證階段。該標準的研制為我國數控機床互聯互通建立了一套統一的標準，對我國智能工廠、智能車間的建設、智能生產的推進必將帶來巨大的促進作用。
為了展示我國數控機床互聯互通標準的研究應用成果，中國機床工具工業協會在CIMT2019機床展上，設置專門展區，用于展示數控裝備工業互聯通訊協議NC-Link標準的代理服務器、適配器、數控系統及相關軟件等全套解決方案，并進行與展會上的數控機床展品及遠程客戶的數控機床進行NC-Link互聯通訊協議標準的應用演示。借此推動NC-Link互聯通訊協議標準在更多行業和企業的智能工廠和數字化車間等場合下的應用，促進行業轉型升級。
一、展會基本情況
1、展覽名稱：數控機床互聯通訊協議標準（NC-Link）成果展
2、時間：2019年4月15日-20日
3、地點：北京新國際展覽中心 E1-E2館連廊
4、主辦單位：中國機床工具工業協會

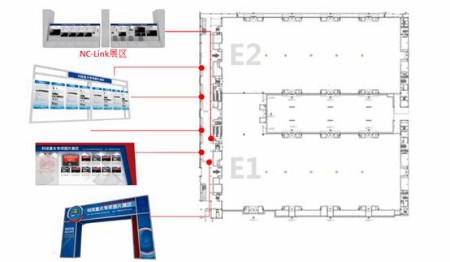

NC-Link展區位置圖
二、NC-link標準介紹
1、NC-Link支持機構
2016年5月17日，數控行業19家企事業單位、研究機構與高校在武漢成立了數控機床互聯通訊協議標準聯盟。通過了章程、協議、組織構架、工作計劃。聯盟下設工作組，協調互聯標準研發和應用工作。
聯盟成立大會合影

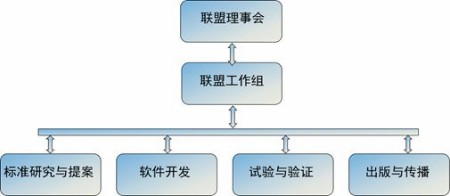

聯盟理事會結構
聯盟成員單位：
中國機床工具工業協會（理事長單位）
武漢華中數控股份有限公司（副理事長單位）
沈陽高精數控股份有限公司
廣州數控設備有限公司 ?
沈機(上海)智能系統研發設計有限公司 ? ? ? ? ? ? ?
科德數控股份有限公司
華中科技大學 ?
北京航空航天大學 ?
北京蘭光創新科技有限公司
大連華銀機械有限公司 ?
四川普什寧江機床有限公司 ? ? ? ?
武漢華工激光工程有限責任公司 ?
天津泰森數控科技有限公司
北京北一機床股份有限公司 ?
中國電子科技網絡信息安全有限公司
北京亞鴻世紀科技發展有限公司
佛山華數機器人有限公司
佛山智能裝備技術研究院
襄陽眾鑫電氣有限公司
2、聯盟的宗旨：
整合行業內優勢企業和研究機構的技術資源，圍繞智能制造的需求，制定具有國際先進水平的數控機床互聯通訊協議標準，加以驗證、推廣。通過標準的服務和支撐，指導國內的機床制造廠商建立機床互聯機制，搭建數控機床互聯通訊應用平臺，為“中國智造”提供技術平臺，提高中國數控機床的國際競爭力。
?
3、聯盟的任務：
針對機械加工車間主要裝備（數控機床、機器人、物流設備、測量設備等）和工業軟件（DNC、MES、ERP等）互聯通訊的要求，制定中國版數控機床互聯互通協議標準NC-Link， 滿足建立機床、生產線、車間的CPS和數字孿生的技術需求（聯網、數據采集、存儲、處理、管理、診斷、控制等），開展試驗驗證、示范應用、推廣應用和國際合作交流。
4、聯盟已開展的國際交流：
2016年9月19日，北京，項目啟動會
2017年4月16日，北京，聯盟與AMT專家交流座談會
2018年11月，日本機床展期間與德國機床協會NC-Link技術交流

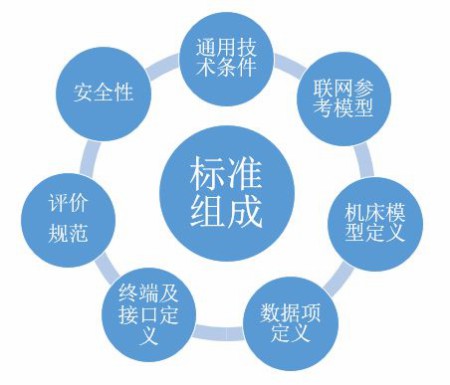

三、NC-Link 標準內容（協會團體標準）
數控裝備工業互聯通訊協議(NC-Link)第1部分：通用技術條件
數控裝備工業互聯通訊協議(NC-Link)第2部分：聯網參考模型
數控裝備工業互聯通訊協議(NC-Link)第3部分：機床模型定義
數控裝備工業互聯通訊協議(NC-Link)第4部分：數據項定義
數控裝備工業互聯通訊協議(NC-Link)第5部分：終端及接口定義
數控裝備工業互聯通訊協議(NC-Link)第6部分：安全性
數控裝備工業互聯通訊協議(NC-Link)第7部分：評價規范
?

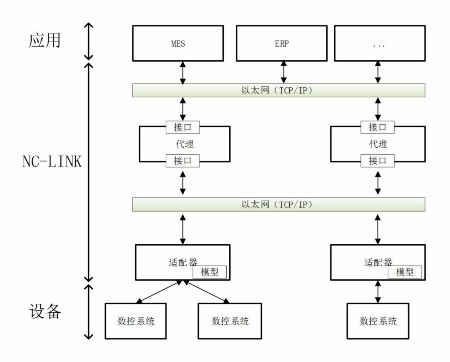

四、NC-Link 標準的框架
?

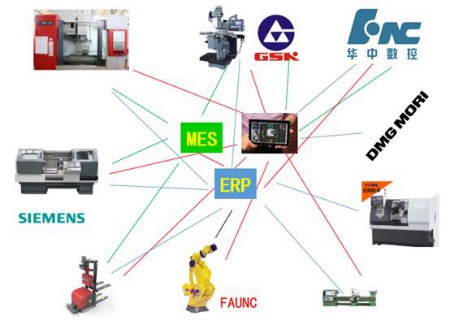

五、NC-Link 標準的目標：異構單元之間的互聯互通
人與設備之間的聯接、異構設備之間的互聯、設備之間的互操作、應用軟件與設備之間的聯接。
?
六、NC-Link的技術特點
1、采用弱類型的JSON進行模型描述與數據傳輸，保證可讀性同時，降低帶寬壓力；
2、模型簡約清晰，數據類型豐富，具備較強的表達能力；
3、兼容性好，可以描述多種工控設備；
4、接口定義簡單易用，只有偵測、查詢、設置、采樣四個接口；
5、保證數據完整性、滿足毫秒級數據采集，滿足智能設備、智能產線和智能6、車間的CPS和數字孿生建模需求；
7、全雙工，滿足端到端雙向通訊需求，支持遠程控制功能。
七、NC-Link實際接入情況
NC-Link標準具有廣泛兼容性，支持?jǐn)?shù)控機床、機器人、AGV小車、PLC等數控裝備。目前開發的NC-Link數據采集適配器可以支持華中數控、I5、廣州數控、科德數控、西門子數控、發那科數控和倍福數控系統；NC-Link協議支持單個數控裝備、智能產線和智能工廠的數據交互，還可以支持以NC-Link代理器為基礎的多個云數據中心的互聯。
?

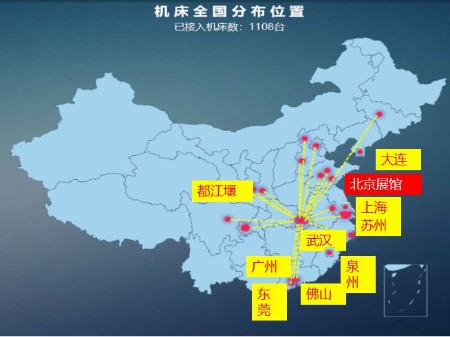

NC-Link協議已接入的數控機床分布圖

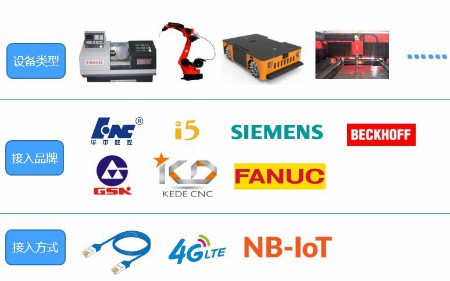

NC-Link已接入的設備類型、品牌和接入方式

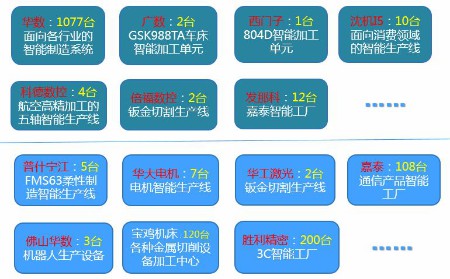

NC-Link協議已接入的設備的品牌和用戶
NC-Link協議已接入設備的現場
?
八、NC-Link的應用
在NC-Link協議框架下，華中數控展出了iNC-Cloud云服務平臺，面向數控設備用戶、數控設備/系統廠商打造以數控系統為中心的智能化、網絡化服務平臺。
沈機（上海）智能系統研發設計有限公司提出了“互聯網+機床”的理念，展出了iSESOL工業大數據平臺。
寶雞機床展出了“寶機云”大數據平臺，利用遠程運維技術提升服務質量。
蘭光創新通過NC-Link代理器采集數控設備信息，展出了集成到NC-Link的蘭光MES應用系統。
