2023年6月1日 第一期 高精、高效是數控的核心競爭力，智能是數控技術的發展方向。為了幫助用戶進一步提升機床產品性能，華中數控瞄準“管用、耐用、好用”的產品方向，推出了全新的華中8型數控系統V2.4產品，幫助用戶實現數控加工的“更精、更快、更智能”。 本系列微信以華中8型磨削數控系統為例，從面板功能介紹、編程、對刀、磨削運行、基礎應用及維護等方面，幫您快速掌握華中8型數控系統的加工操作方法。 本期為您帶來的是 華中8型車削數控系統快速入門 ——面板功能整體介紹 第十期：面板功能整體介紹

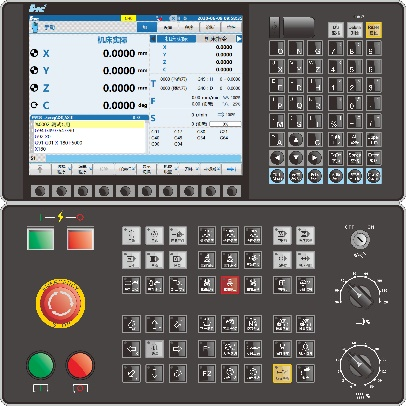

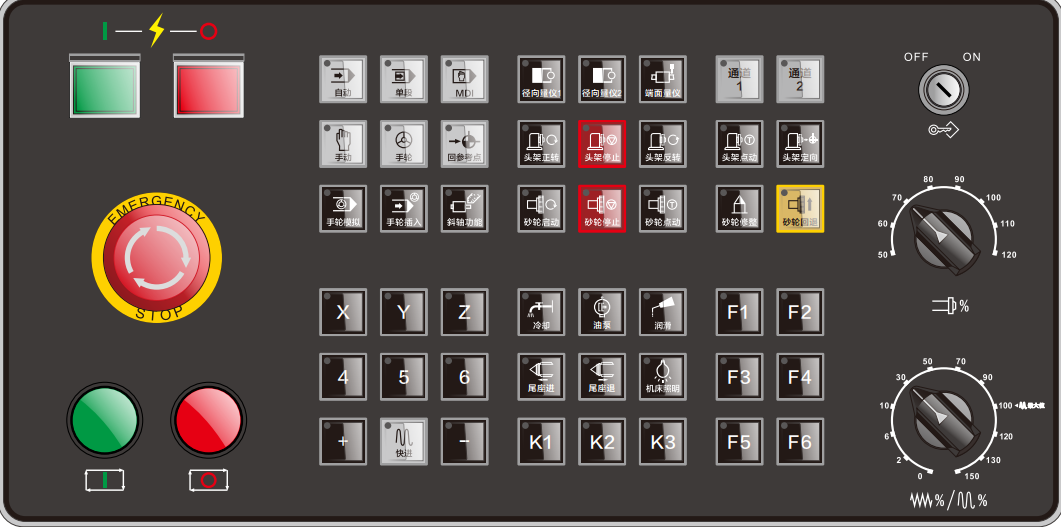

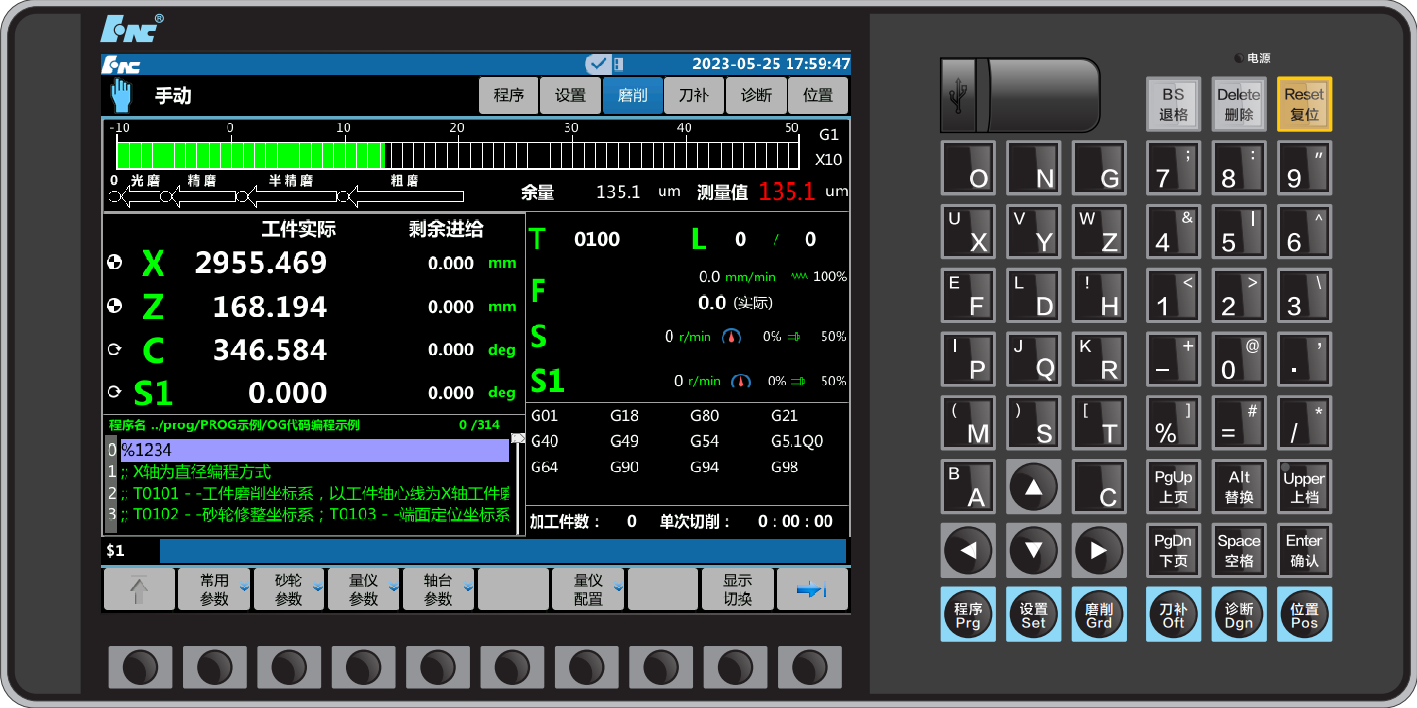

華中8型磨削數控裝置的NC面板上，配有“程序、設置、磨削、刀補、診斷、位置”6個功能按鍵，每個功能按鍵對應一組功能集。 每組功能集可通過功能按鍵配合屏幕下方10個按鍵，選擇相應的功能及界面，各功能集的功能說明及主要完成工作如下： 1.?程序 功能說明： 自動加工操作所需的功能 功能內容： ① 程序編輯：編輯新程序，編輯當前加載程序，固定循環后臺編輯； ② 程序加工：加工程序選擇，程序校驗，程序加工； ③ 程序管理：程序拷貝、程序?qū)傩孕薷模?/p>

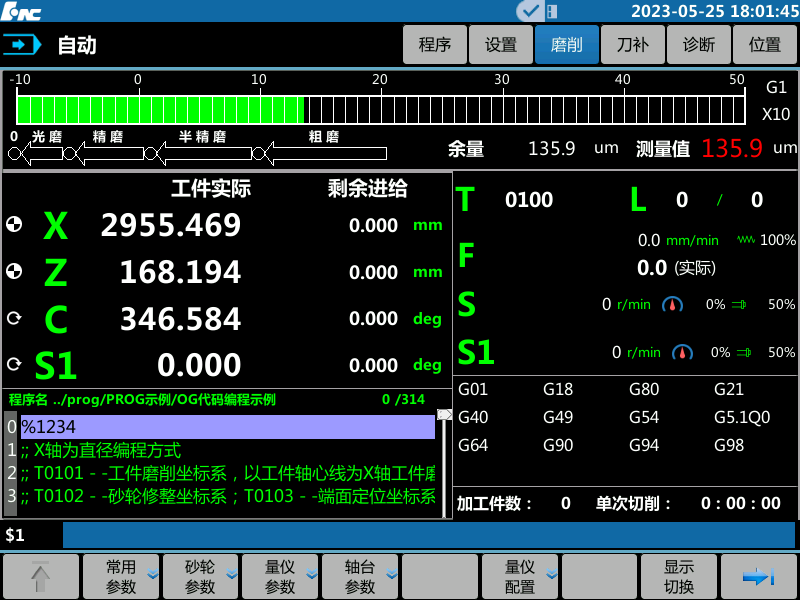

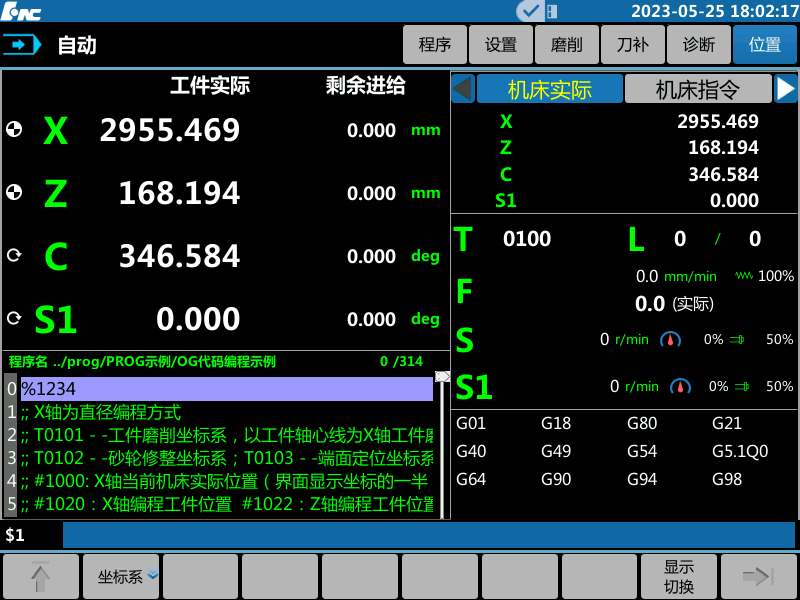

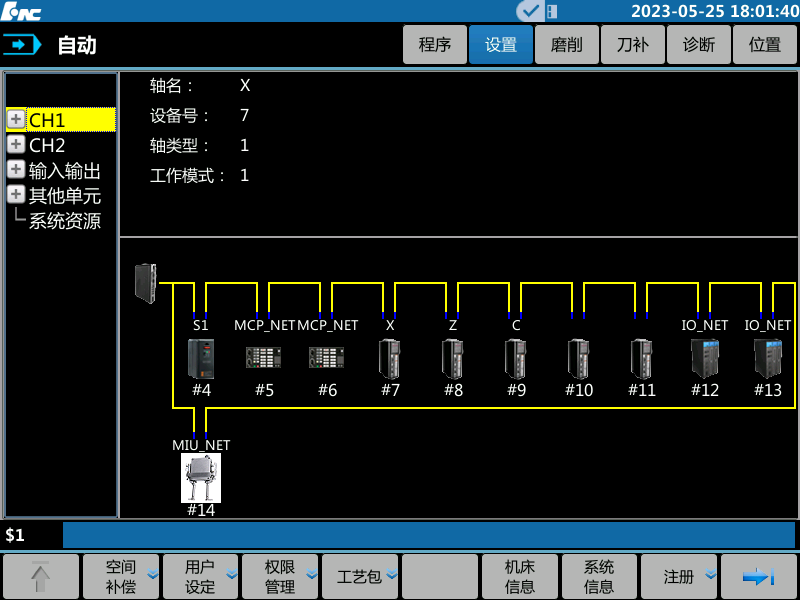

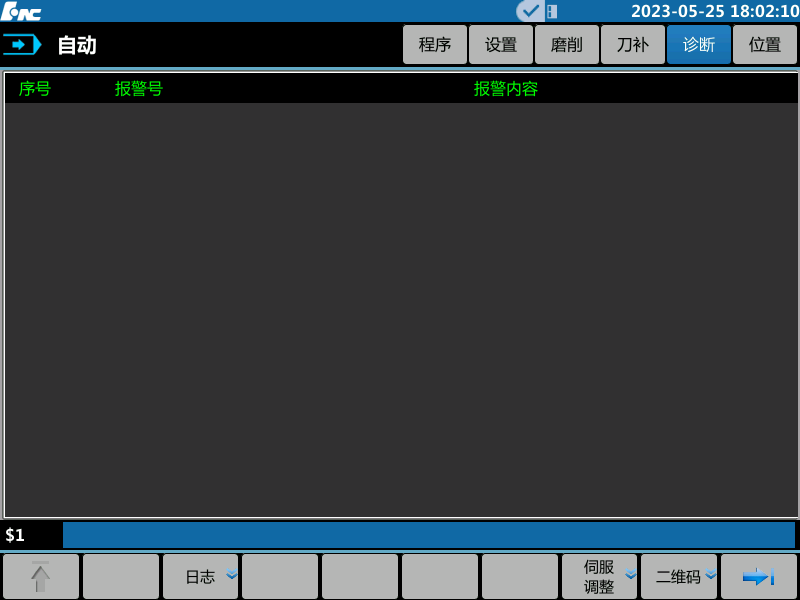

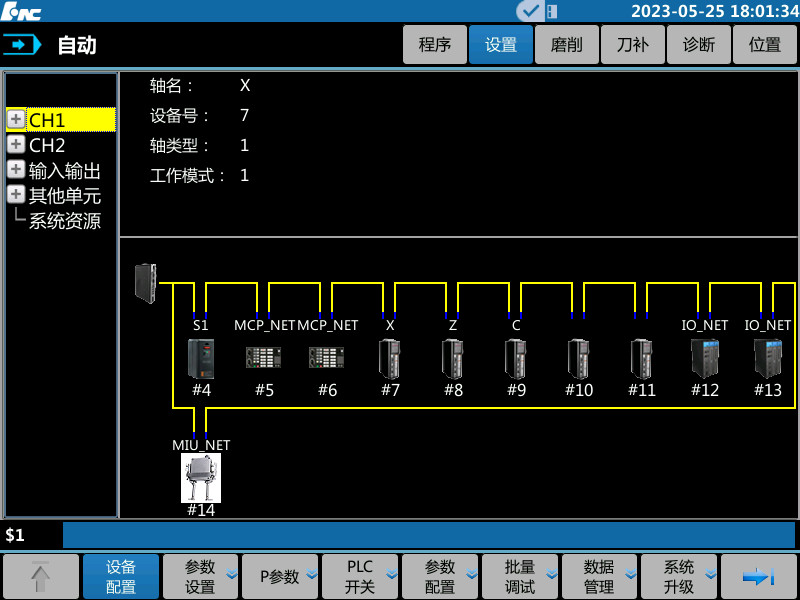

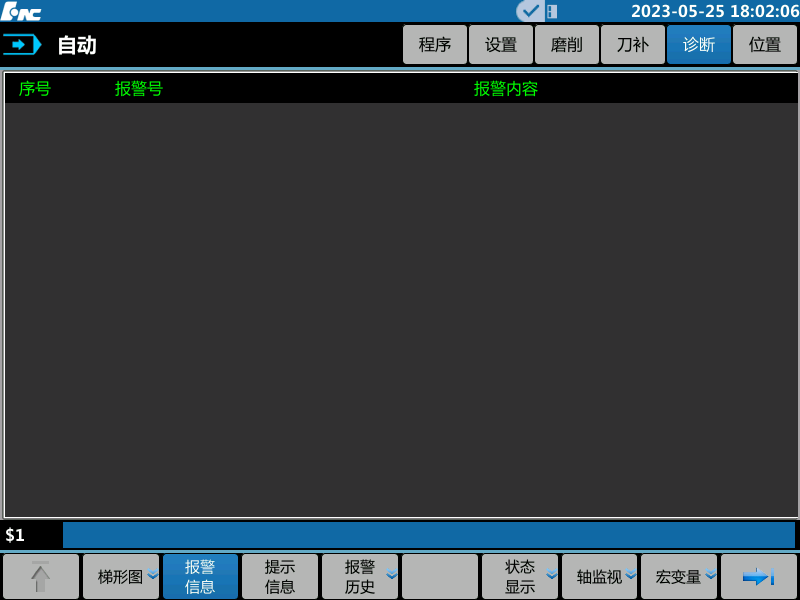

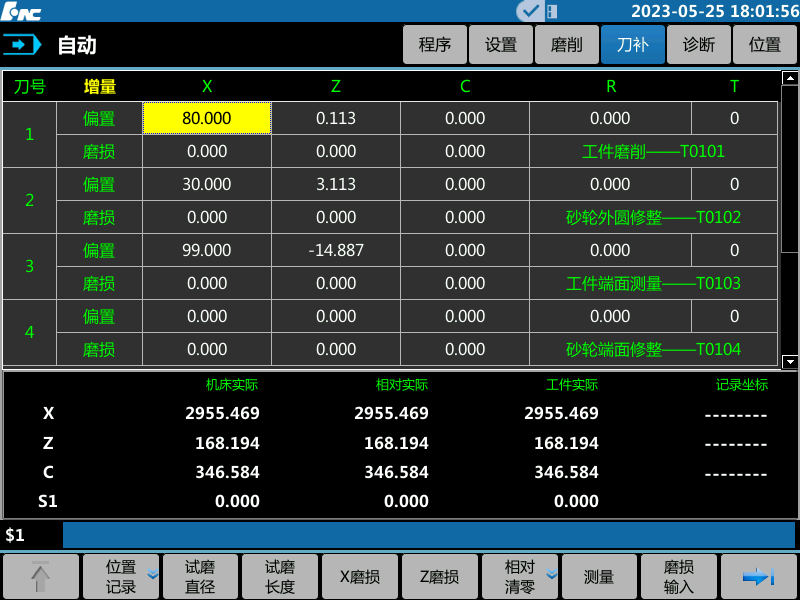

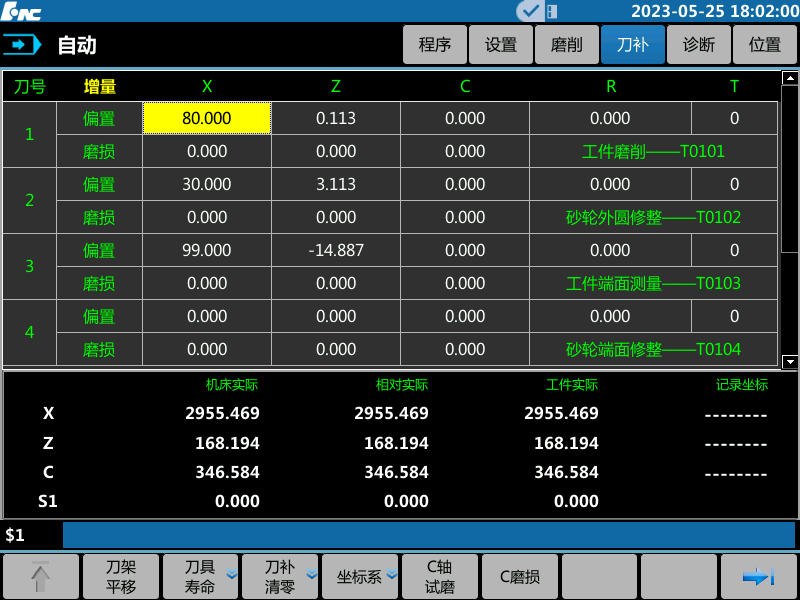

④ 其他：加工信息。 2.?設置 設置主功能第一頁 設置主功能第二頁 功能說明： 設備配置，參數設置，系統信息相關的操作功能 功能內容： ① 系統硬件設備配置及配置順序設定功能：設備配置； ② 通用參數的設置功能：參數設置； ③ 用戶選配參數的設置功能：P參數、參數配置； ④ 配套設備開/關功能：PLC開關； ⑤ 系統升級及調試功能：批量調試、數據管理、系統升級、權限管理、用戶設定 ⑥ 注冊、基本信息等功能：注冊、機床信息、系統信息、工藝包、時間設定 3.?磨削 磨削主功能第一頁 磨削主功能第二頁 功能說明： 磨削工藝、NCUC量儀配置、伺服尾座功能 功能內容： ① 工藝卡功能：常用參數、砂輪參數、量儀參數、軸臺參數； ② NCUC量儀功能：量儀配置； ③ 界面顯示：顯示切換； ④ 工藝保護功能：工藝授權； ⑤ 砂輪輪廓圖紙導入功能：DXF; ⑥ 伺服尾座功能：尾座設置； ⑦ 工藝數據備份/導入功能：工藝數據； ⑧ 用戶工藝宏變量功能：自定義宏變量、用戶文件。 4.?刀補 刀補主功能第一頁 刀補主功能第二頁 功能說明： 刀具設置相關的操作功能 功能內容： ① T指令、G54--G59指令對刀功能； ② 刀補（R、T）功能； ③ 刀架平移功能； ④ 刀偏、磨損、G54--G59坐標系清零功能。 5.?診斷 診斷主功能第一頁 診斷主功能第二頁 功能說明： 梯圖編輯、故障診斷、性能調試、宏變量監控、智能化功能 功能內容： ① 故障診斷功能：報警信息、報警歷史、梯形圖、PLC狀態、宏變量、日志等功能； ② 性能調試功能：伺服調整 ③ 智能化功能（需開權限）：故障錄像、絲杠負荷、自檢等維護 6.?位置 功能說明： G54--G59對刀設置，界面顯示切換功能 功能內容： ① G54--G59對刀設置：坐標系； ② 界面顯示：顯示切換；
